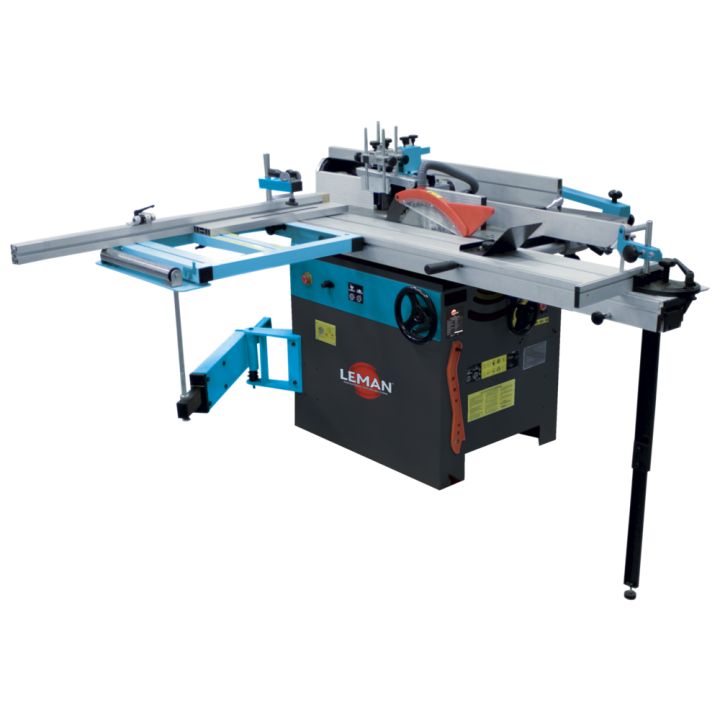

CombinÉ 5 fonctions 310 mm

vous pouvez adapter un inciseur conique ou extensible ø 100 mm en changeant le diamètre de votre lame principale 315 mm par une lame de 250 mm. en adaptant un inciseur vous pourrez alors déligner des panneaux et ainsi éviter les éclats pour les trava
le sélecteur du sens de rotation en mode toupillage permet de travailler en avalant sous la seule condition dutiliser un entraîneur.
le guide de dressage de dégauchisseuse renforcé offre une bonne rigidité.
les tables en fonte dacier ouvrant à lintérieur assurent la stabilité de la machine pour un travail précis.
bâti en mécano-soudé avec renfort en fonte dacier sur les parties à ouverture.
la machine peut être séparée pour entrer dans les endroits étroits (bloc scie : 700 mm et bloc rad : 580 mm).

picture_as_pdf FICHE PRODUIT

COMBINÉS

Photos non contractuelles.
Sécurité d'abord : Utilisation d'outils coupants - Toujours utiliser un équipement de protection approprié - Manier avec précaution.

Caractéristique

Réf	COM310
Conditionnement	1
Colisage	Machine : 1570 x 1220 x 985 mm
Garantie	24
Poids net	565 kg
Poids brut	679 kg
Encombrement machine montee	3200 x 2900 x 1200 mm
Reference pour pieces detachees	270000 (+ N°/ vue éclatée)
Designation code reference	COMBINE A BOIS 5 OPERATIONS 310MM COM310
Hauteur de travail	860 mm
Puissance moteur (230 V - 50 Hz) Scie	3000 W S1
Vitesse de rotation lame - inciseur	4500 tr/min - 8500 tr/min
Diamètre et alésage de la lame	Ø 315 / 250 x 30 mm
Diamètre et alésage de l'inciseur	Ø 100 x 20 mm
Inclinaison de la lame	45° à droite
Hauteur de coupe maximale	100 mm / 70 mm
Hauteur de coupe à 45°	80 mm / 55 mm
Dimensions de la table Scie	860 x 300 mm
Dimensions de la rallonge	505 x 300 mm
Dimensions du chariot de coupe	2000 x 270 mm
Puissance moteur (230 V - 50 Hz) Toupie/Tenonneuse	2800 W S1
Vitesses de rotation Toupie/Tenonneuse	1800 - 3000 - 6000 - 9000 tr/min
Diamètre de l'arbre Toupie/Tenonneuse	Ø 30 mm
Filetage de l'arbre	M14
Hauteur de l'arbre	100 mm
Diamètre maxi de l'outil dans le puits / le capot	200 / 200 mm
Table de chariotage	860 x 300 mm
Puissance moteur (230 V - 50 Hz) Dégauchisseuse/Raboteuse	3000 W S1
Vitesses de rotation Dégauchisseuse/Rabotage	4800 tr/min
Diamètre de l'arbre Dégauchisseuse/Raboteuse	Ø 70 mm
Dimensions des fers	310 x 25 x 3 mm
Nombre de fers	3
Largeur de dégauchissage	310 mm
Profondeur de passe Dégauchissage	De 0 à 5 mm
Dimensions des tables	1380 x 315 mm
Dimensions du guide	1380 x 150 mm
Inclinaison du guide	De 90° à 135°
Largeur de rabotage	305 mm
Hauteur de rabotage	Jusqu'à 225 mm
Profondeur de passe Rabotage	jusqu'à 3 mm
Vitesse d'avance	6 m/min
Dimensions de la table Rabotage	540 x 306 mm
Capacité de serrage du mandrin (option mortaiseuse)	0 à 16 mm (Wescott)
Dimensions de la table (option mortaiseuse)	500 x 210 mm
Hauteur de mortaisage (option mortaiseuse)	140 mm
Course de mortaisage latérale/longitudinale (option mortaiseuse))	150 x 290 mm
Diamètre sortie d'aspiration	3 x Ø 100 mm
EAN13	3700501705219

Réf	COM310T
Conditionnement	1
Colisage	Machine : 1570 x 1220 x 985 mm
Garantie	24
Poids net	565 kg
Poids brut	679 kg
Encombrement machine montee	3200 x 2900 x 1200 mm
Reference pour pieces detachees	270200 (+ N°/ vue éclatée)
Designation code reference	COMBINE A BOIS 5 OPERATIONS 310MM TRI
Hauteur de travail	860 mm
Vitesse de rotation lame - inciseur	4500 tr/min - 8500 tr/min
Diamètre et alésage de la lame	Ø 315 / 250 x 30 mm
Diamètre et alésage de l'inciseur	Ø 100 x 20 mm
Inclinaison de la lame	45° à droite
Hauteur de coupe maximale	100 mm / 70 mm
Hauteur de coupe à 45°	80 mm / 55 mm
Dimensions de la table Scie	860 x 300 mm
Dimensions de la rallonge	505 x 300 mm
Dimensions du chariot de coupe	2000 x 270 mm
Vitesses de rotation Toupie/Tenonneuse	1800 - 3000 - 6000 - 9000 tr/min
Diamètre de l'arbre Toupie/Tenonneuse	Ø 30 mm
Filetage de l'arbre	M14
Hauteur de l'arbre	100 mm
Diamètre maxi de l'outil dans le puits / le capot	200 / 200 mm
Table de chariotage	860 x 300 mm
Vitesses de rotation Dégauchisseuse/Rabotage	4800 tr/min
Diamètre de l'arbre Dégauchisseuse/Raboteuse	Ø 70 mm
Dimensions des fers	310 x 25 x 3 mm
Nombre de fers	3
Largeur de dégauchissage	310 mm
Profondeur de passe Dégauchissage	De 0 à 5 mm
Dimensions des tables	1380 x 315 mm
Dimensions du guide	1380 x 150 mm
Inclinaison du guide	De 90° à 135°
Largeur de rabotage	305 mm
Hauteur de rabotage	Jusqu'à 225 mm
Profondeur de passe Rabotage	jusqu'à 3 mm
Vitesse d'avance	6 m/min
Dimensions de la table Rabotage	540 x 306 mm
Capacité de serrage du mandrin (option mortaiseuse)	0 à 16 mm (Wescott)
Dimensions de la table (option mortaiseuse)	500 x 210 mm
Hauteur de mortaisage (option mortaiseuse)	140 mm
Diamètre sortie d'aspiration	3 x Ø 100 mm
EAN13	3700501705998

Fournitures et accessoires

La machine est livrée avec 1 lame carbure Ø 315 de 40 dents, 3 fers de coupe, les presseurs, le guide donglet, le chariot latéral avec sa règle graduée, les bagues de remplissage et de réglage, les bagues lumière de table, 1 rouleau ponceur (hau
