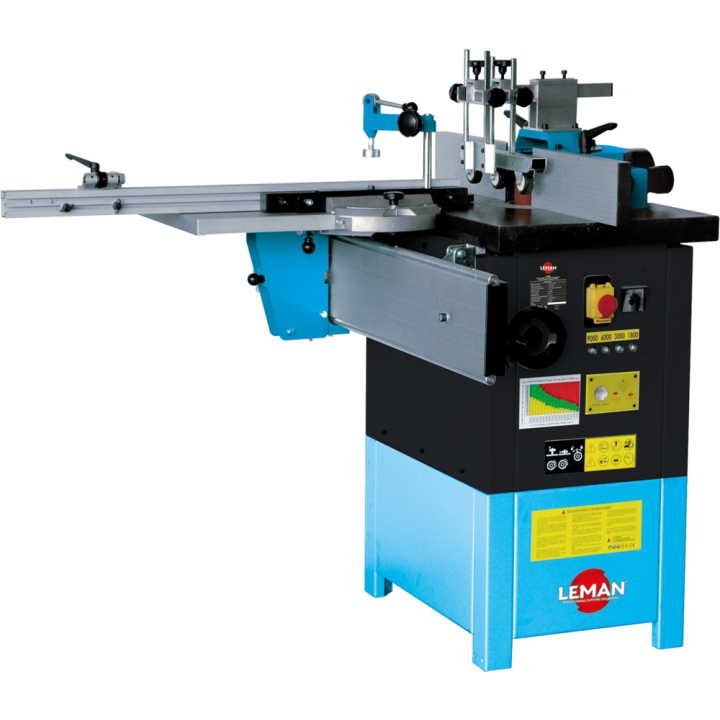

Toupie avec chariot 30 mm

Bâti robuste en acier mécano-soudé.
Table de toupillage en fonte d'acier avec une ouverture pour des outils jusqu'à 180 mm de diamètre. Pré-perçage pour le montage d'un entraîneur, puits de profondeur 100 mm avec une sortie d'aspiration Ø 56 / 50 mm (adaptateur fourni).

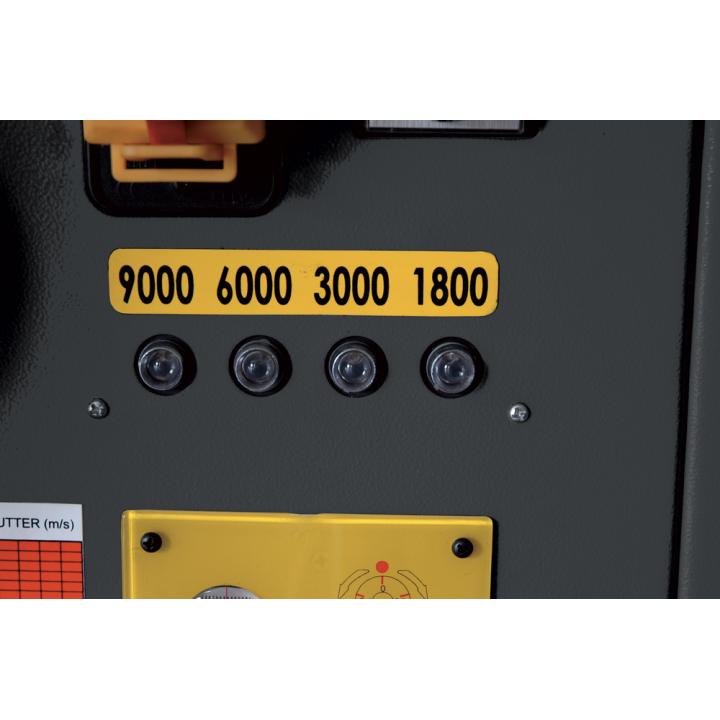

4 vitesses de rotation dont 1 lente (1800 tr/min) pour le ponçage. Indication de la vitesse par un voyant lumineux, changement de vitesse en modifiant la position de la courroie sur les poulies.

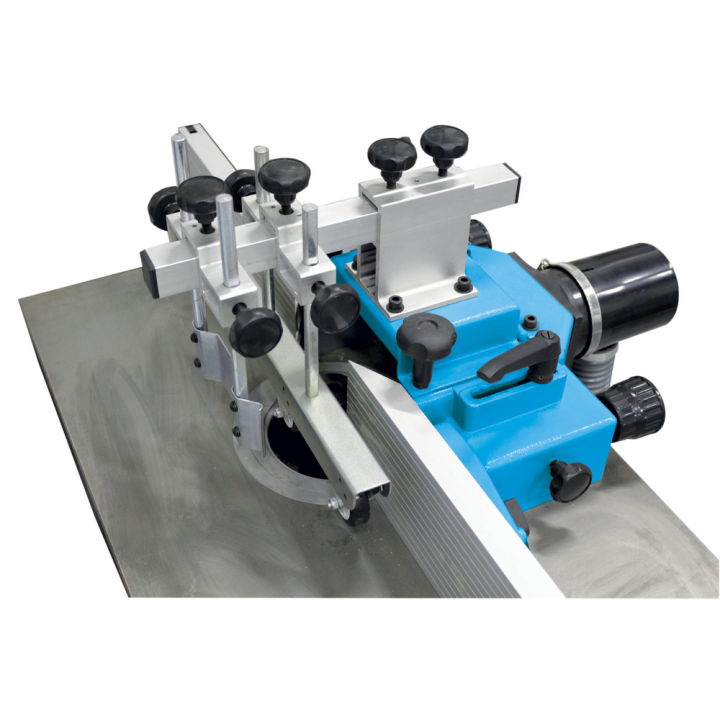

Capot de toupie en fonte d'acier avec sortie d'aspiration Ø 100 mm, presseur horizontal et presseur vertical à galets.

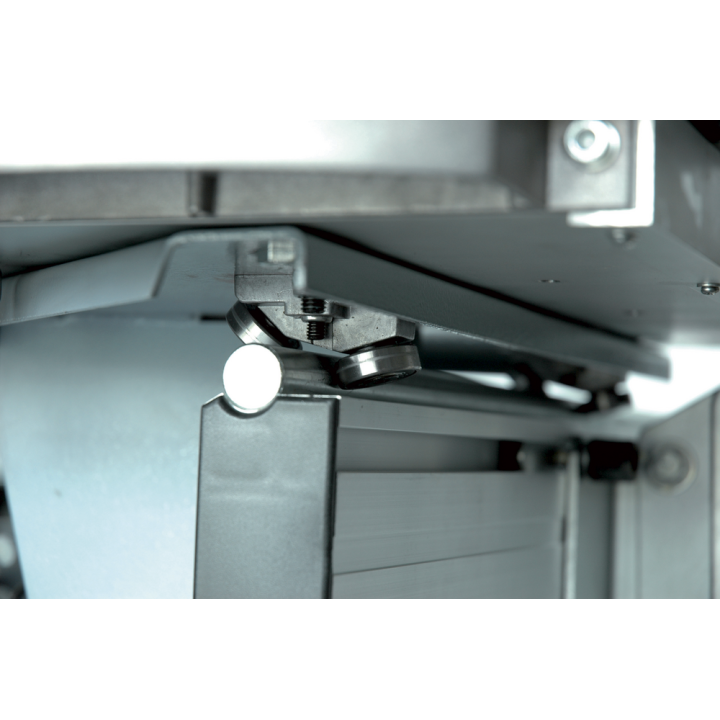

Table de chariotage en aluminium avec presseur vertical à serrage excentrique, guide d'angle, règle de grande dimension (extensible jusqu'à 1500 mm), butée de longueur avec réglage micrométrique équipée d'une règle à tenonner. La table de chariotage est démontable en un tour de main, sans outil.

picture_as_pdf FICHE PRODUIT

TOUPIE - ENTRAINEUR

Photos non contractuelles.
Sécurité d'abord : Utilisation d'outils coupants - Toujours utiliser un équipement de protection approprié - Manier avec précaution.

Caractéristique

Réf	TOU030
Conditionnement	1
Colisage	Machine : 730 x 520 x 680 mm
Garantie	24
Poids net	173 kg
Poids brut	191 kg
Encombrement machine montee	1900 x 1200 x 1250 mm
Reference pour pieces detachees	250000 (+ N°/ vue éclatée)
Puissance moteur (230 V - 50 Hz)	2800 W - S1
Vitesse de rotation de l'arbre	1800 - 3000 - 6000 - 9000 tr/min
Diamètre de l'arbre	Ø 30 mm
Filetage de l'arbre	M14
Hauteur de l'arbre	100 mm
Course de l'arbre de toupie	100 mm
Diamètre maximal de l'outil dans la table / le capot	Ø 180 / 200 mm
Profondeur du puits	100 mm
Diamètre sortie d'aspiration	Ø 100 mm
Dimensions de la table de travail	690 x 480 mm
Hauteur de travail	900 mm
Table de chariotage	500 x 480 mm
Course chariotage	810 mm
Guide d'onglet	± 45°
Colisage : Table du chariot	510 x 480 x 300 mm
Colisage : Chariot	1240 x 300 x 100 mm
	3700501700337

Fournitures et accessoires

La machine est livrée avec les presseurs, la table de chariotage avec guide d'angle et règle extensible, 1 règle de tenonnage, 1 cylindre ponceur (Ø 62 x 120 mm - grain 100), l'adaptateur d'aspiration, clés et notice d'utilisation.
