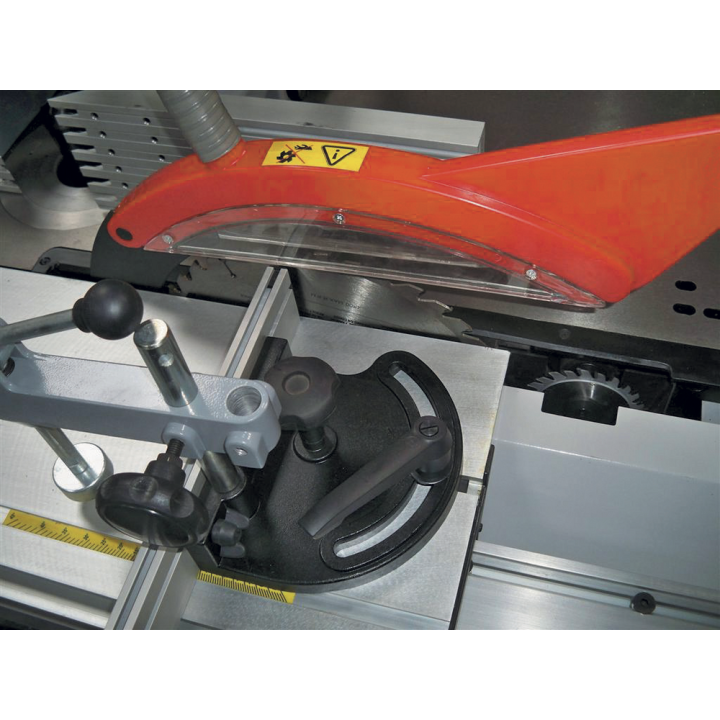

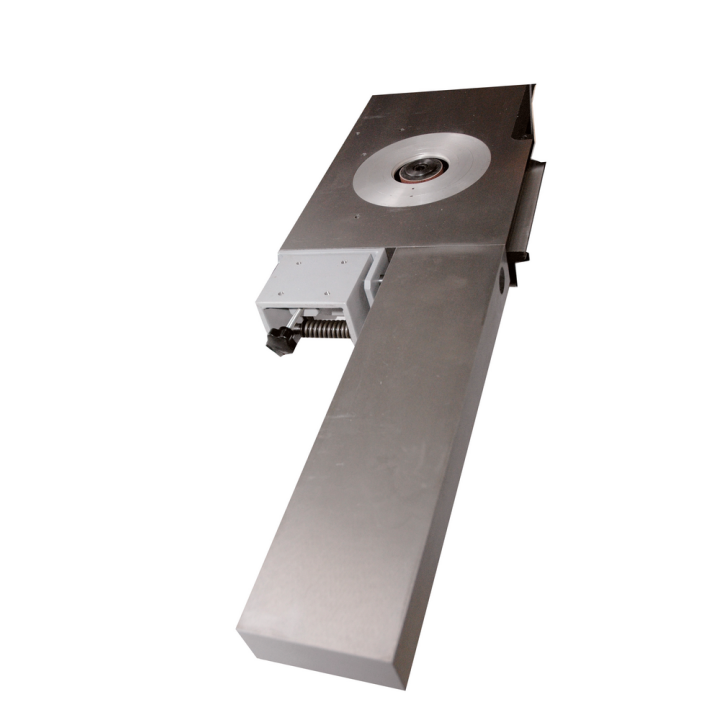

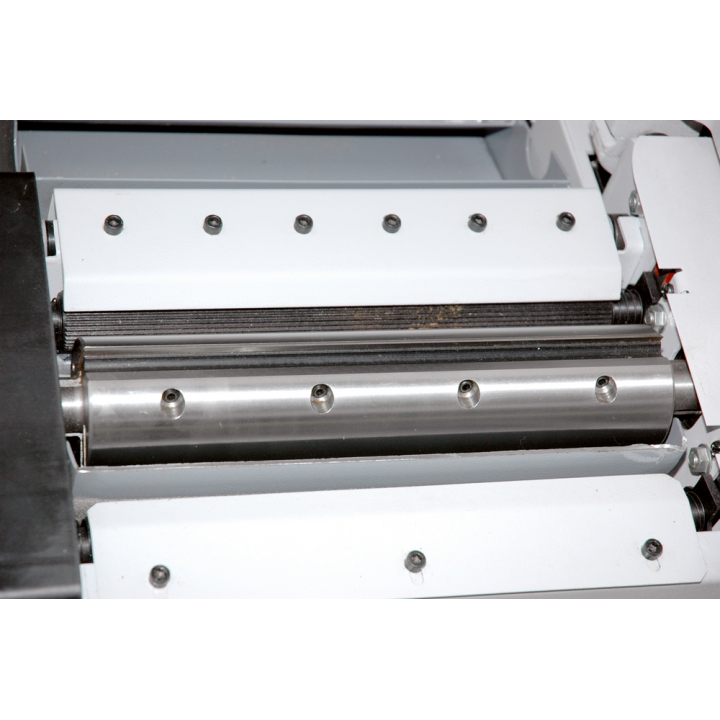

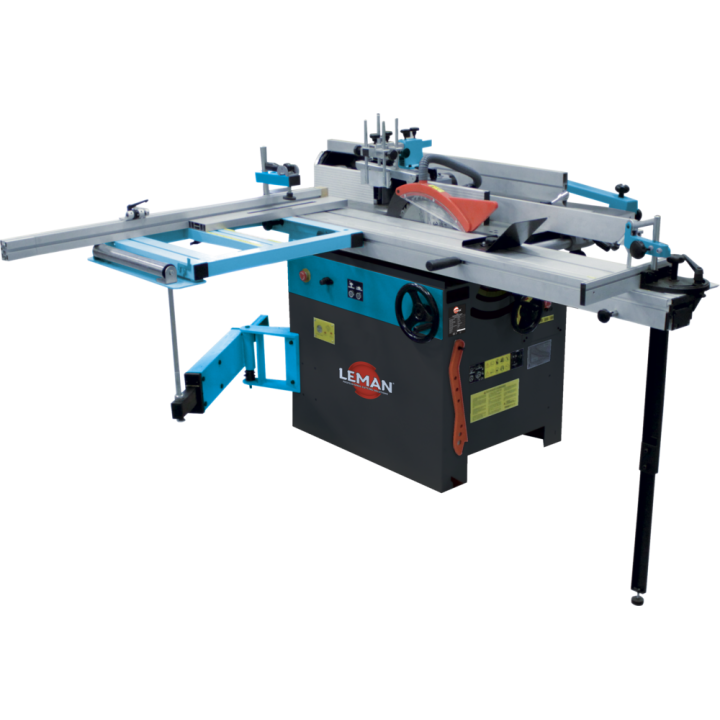

Eenfasige combimachine 5 functies 310 mm

Eenfasige combimachine 5 functies 310 mm

Kegelvormig of uitbreidbaar voorritsblad Ø 100 aanpasbaar op een hoofdblad van 250 mm.
Werk mogelijk door te slikken in freesmodus, met aandrijver, door de rotatierichting te veranderen.
Gewaarborgde stijfheid door de versterkte vlakgeleider.
De tafels van gietstaal die naar binnen openen, zorgen ervoor dat de machine stabiel is, voor een nauwkeurige uitvoering van het werk.
Mechanisch gelast onderstel met versteviging van gietstaal op de openingsonderdelen.
De machine kan gescheiden worden en is geschikt voor nauwe ruimtes (zaagblok : 700 mm en RAD-blok : 580 mm).
La machine peut être séparée pour entrer dans les endroits étroits (bloc toupie/scie : 700 mm et bloc rabot/dégau : 580 mm).
Existe également en version triphasée : Référence : COM310T, Puissance moteurs (400V - 50 Hz) : 3800W (scie) 2800W (toupie), Référence pour les pièces détachées : 270200 ( +N°/ vue éclatée), Gencod : 3700501705998

picture_as_pdf FICHE PRODUIT

COMBIMACHINES

Foto's zijn niet bindend.
Veiligheid voorop: gebruik van snijgereedschap – Draag altijd geschikte beschermende kleding – Ga voorzichtig te werk.

Kenmerk

Ref	COM310
conditionnement	1
colisage	Machine : 1570 x 1220 x 985 mm
garantie	24
poids_net	565 kg
poids_brut	679 kg
encombrement_machine_montee	3200 x 2900 x 1200 mm
reference_pour_pieces_detachees	270000 (+ N°/ vue éclatée)
Hauteur de travail	860 mm
Diamètre et alésage de la lame	Ø 315 / 250 x 30 mm
Diamètre et alésage de l'inciseur	Ø 100 x 20 mm
Inclinaison de la lame	45° à droite
Hauteur de coupe maximale	100 mm / 70 mm
Hauteur de coupe à 45°	80 mm / 55 mm
Dimensions de la table Scie	860 x 300 mm
Dimensions de la rallonge	505 x 300 mm
Dimensions du chariot de coupe	2000 x 270 mm
Vitesses de rotation Toupie/Tenonneuse	1800 - 3000 - 6000 - 9000 tr/min
Diamètre / Filetage de l'arbre Toupie/Tenonneuse	Ø 30 mm / M14
Hauteur de l'arbre	100 mm
Diamètre maxi de l'outil dans le puits / le capot	Ø 200 / 200 mm
Table de chariotage	860 x 300 mm
Vitesses de rotation Dégauchisseuse/Rabotage	4800 tr/min
Diamètre de l'arbre Dégauchisseuse/Raboteuse	Ø 70 mm
Dimensions des fers	310 x 25 x 3 mm
Nombre de fers	3
Largeur de dégauchissage	310 mm
Profondeur de passe Dégauchissage	De 0 à 5 mm
Dimensions des tables	1380 x 315 mm
Dimensions du guide	1380 x 150 mm
Inclinaison du guide	De 90° à 135°
Largeur de rabotage	305 mm
Hauteur de rabotage	Jusqu'à 225 mm
Profondeur de passe Rabotage	Jusqu'à 3 mm
Vitesse d'avance	6 m/min
Dimensions de la table Rabotage	306 x 540 mm
Capacité de serrage du mandrin (option mortaiseuse)	De 0 à 16 mm (Wescott)
Dimensions de la table (option mortaiseuse)	500 x 210 mm
Hauteur de mortaisage (option mortaiseuse)	140 mm
Diamètre sortie d'aspiration	3 x Ø 100 mm
Colisage : Chariot	2100 x 320 x 245 mm
Puissance moteur (230 V - 50 Hz) Scie	3000 W - S1
Vitesse de rotation lame / inciseur	4500 tr/min / 8500 tr/min
Puissance moteur (230 V - 50 Hz) Toupie/Tenonneuse	2800 W S1
Puissance moteur (230 V - 50 Hz) Dégauchisseuse/Raboteuse	3000 W - S1
Course de mortaisage latérale/longitudinale (option mortaiseuse))	150 x 290 mm
	3700501705219

Ref	COM310T
conditionnement	1
colisage	Machine : 1570 x 1220 x 985 mm
garantie	24
poids_net	565 kg
poids_brut	679 kg
encombrement_machine_montee	3200 x 2900 x 1200 mm
reference_pour_pieces_detachees	270200 (+ N°/ vue éclatée)
Hauteur de travail	860 mm
Diamètre et alésage de la lame	Ø 315 / 250 x 30 mm
Diamètre et alésage de l'inciseur	Ø 100 x 20 mm
Inclinaison de la lame	45° à droite
Hauteur de coupe maximale	100 mm / 70 mm
Hauteur de coupe à 45°	80 mm / 55 mm
Dimensions de la table Scie	860 x 300 mm
Dimensions de la rallonge	505 x 300 mm
Dimensions du chariot de coupe	2000 x 270 mm
Vitesses de rotation Toupie/Tenonneuse	1800 - 3000 - 6000 - 9000 tr/min
Diamètre / Filetage de l'arbre Toupie/Tenonneuse	Ø 30 mm / M14
Hauteur de l'arbre	100 mm
Diamètre maxi de l'outil dans le puits / le capot	Ø 200 / 200 mm
Table de chariotage	860 x 300 mm
Vitesses de rotation Dégauchisseuse/Rabotage	4800 tr/min
Diamètre de l'arbre Dégauchisseuse/Raboteuse	Ø 70 mm
Dimensions des fers	310 x 25 x 3 mm
Nombre de fers	3
Largeur de dégauchissage	310 mm
Profondeur de passe Dégauchissage	De 0 à 5 mm
Dimensions des tables	1380 x 315 mm
Dimensions du guide	1380 x 150 mm
Inclinaison du guide	De 90° à 135°
Largeur de rabotage	305 mm
Hauteur de rabotage	Jusqu'à 225 mm
Profondeur de passe Rabotage	Jusqu'à 3 mm
Vitesse d'avance	6 m/min
Dimensions de la table Rabotage	306 x 540 mm
Capacité de serrage du mandrin (option mortaiseuse)	De 0 à 16 mm (Wescott)
Dimensions de la table (option mortaiseuse)	500 x 210 mm
Hauteur de mortaisage (option mortaiseuse)	140 mm
Diamètre sortie d'aspiration	3 x Ø 100 mm
Colisage : Chariot	2100 x 320 x 245 mm
Puissance moteur (400 V - 50 Hz) Scie	3800 W - S1
Vitesse de rotation lame - inciseur	4500 tr/min / 8500 tr/min
Puissance moteur (400 V - 50 Hz) Toupie/Tenonneuse	2800 W - S1
Puissance moteur (400 V - 50 Hz) Dégauchisseuse/Raboteuse	3800 W - S1
Course de mortaisage latérale/longitudinale (option mortaiseuse)	150 x 290 mm
	3700501705998

Fournitures et accessoires

De machine wordt geleverd met 1 carbide zaagblad Ø 315 mm 40 tanden , 3 snijmessen, persbalken, verstekgeleider, laterale bank met meetlat, vul- en afstelringen, ringen voor het verkleinen van hetgat, 1 schuurrol (120 mm - korrel 100), gids voor werken.
